【产品名称】

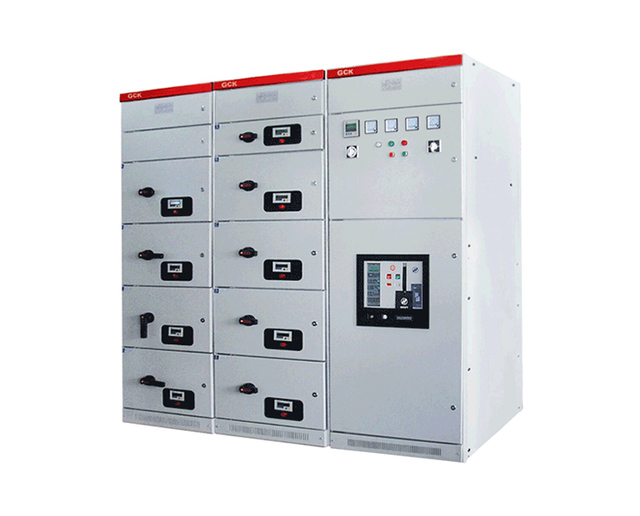

GCK低压抽出式开关柜



【产品价绍】

GCK低压抽出式开关柜由动力配电中心(PC) 柜和电动机控制中心(MCC)二部分组成，适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至3150A 的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。



【使用条件】

1、海拔不超过2000m；

2、周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-50C；

3、大气条件;空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，例如;+20℃时为90%；

4、没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；

5、与垂直面倾斜不超过5°；

6、本产品适合以下温度运输储存:-25℃·+55℃，在短时间内(不超过24h)不超过+70℃；

7、如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。



【结构特征】

本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、档板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点:

1、框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。

2、框架及零部件安装孔按模数E=20mm变化。

3、内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
