【产品名称】

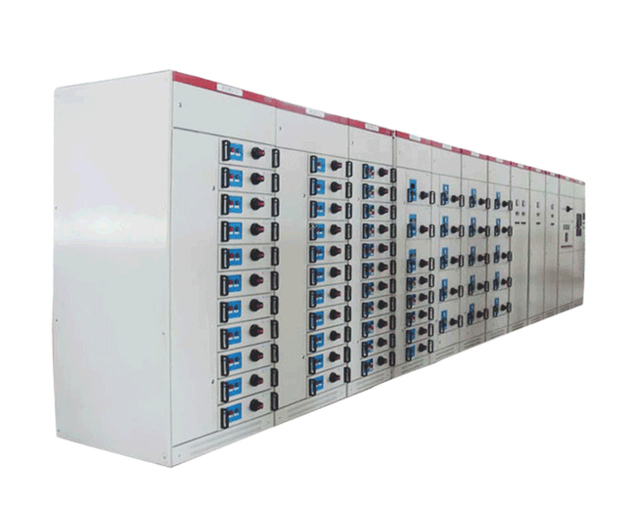

GCS低压抽出式开关柜



【产品价绍】

GCS 低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz，额定工作电压为380V(400V)，(660V)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功丰补偿使用的低压成套配电装置。



【使用条件】

1、抽屉层高的模数为160mm。分为1/2单元、1单元、3/2单元、2单元、3单元、五个尺寸系列。单元回路额定电流400A及以下。

2、抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。

3、每台 MCC 柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板。

4、抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件。

5、1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。

6、单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。

7、抽屉单元设有机械联锁装置。



【结构特征】

主要电器元件

1、主要电器元件的选用原则立足于引进技术，国内能成系列批量生产，又能满足装置高性能的要求。

2、电源及馈线单元断路器主选AH系列。也可选用其它性能更先进的Schneider公司生产的M系列、ABB公司生产的F系列。AH型断路器具有性能好、结构紧凑、重量较轻、系列性强的特点。价格相对较低，维护使用方便，各项性能指标能满足本装置的要求。

3、抽屉单元(电动机控制单元、部分馈电单元)断路器主选CM1、TG、TM30系列塑壳断路器，部分选用MOELLER公司生产的NZM-100A系列。这些开关均有性能好。结构紧凑、短飞弧或无飞弧、技术经济指标高的特点，能满足本装置的要求。

4、隔离开关及熔断器式隔离开关选Q系列。该系列可靠性高、分断能力强，并可以实现机械联锁。

5、熔断器主选NT系列。

6、交流接触器选用B系列、LC1-D系列。







装置特点

1、提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升；

2、功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围；

3、母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击；

4、MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等行业自动化电动门(机)群的需要；

5、装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出;电流互感器装置于电缆隔室内，使安装维修方便；

6、同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求；

7、抽屉单元有足够数量的二次插接件(1单元及以上为32对，1/2单元为20对)，可满足计算机接口和自控回路对接点数量的要求。
