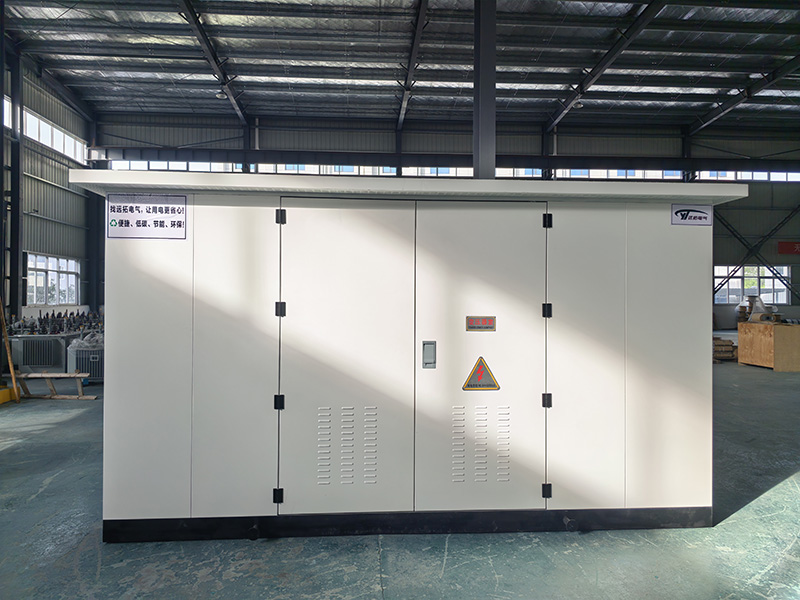

产品图片

产品详情

【产品介绍】

光伏升压箱变（又称“光伏箱式升压变电站”或“光伏一体化箱变”）是光伏发电系统中的关键设备，主要用于将光伏阵列产生的低压直流电（或逆变后的低压交流电）升压至中压（如10kV、35kV等），并入电网或供远距离传输。



 【产品构造】

1、光伏逆变器：  部分箱变集成逆变器，将直流电（DC）转为交流电（AC)如组串式逆变器。

2、升压变压器：干式（SCB系列）或油浸式（S11/S13），将电压从低压（如0.4kV）升至中压（10kV/35kV）。

3、高压开关柜：含断路器、隔离开关、避雷器等，保护并控制中压输出。

4、低压配电单元： 逆变器输出侧的低压保护与计量（熔断器、电流互感器等）。

5、智能监控系统： 监测温度、电流、电压等参数，支持远程通信（如RS485、4G）。

6、辅助设备： 冷却系统（风机/空调）、照明、消防装置（如气体灭火）。

注：根据设计，可分为“逆变升压一体化箱变”或“分体式箱变”（逆变器外置）。



【核心特点】

1、高效升压：变压器效率≥98%（干式SCB13/SCB14为主），降低传输损耗。

2、防护等级：箱体通常为IP54或更高，防尘、防潮、防盐雾（适用于沿海/沙漠）。

3、紧凑设计：集成化结构减少占地面积，适合光伏场区分散布置。

4、智能运维：支持IoT远程监控，故障预警，减少人工巡检。



【应用场景】

1、集中式光伏电站：多台箱变分散布置，升压后汇流至升压站。

2、分布式光伏：屋顶/工商业项目，直接升压至10kV并网。

3、山地/沙漠光伏：需耐高温、防沙尘的加强型箱变。
