【产品介绍】

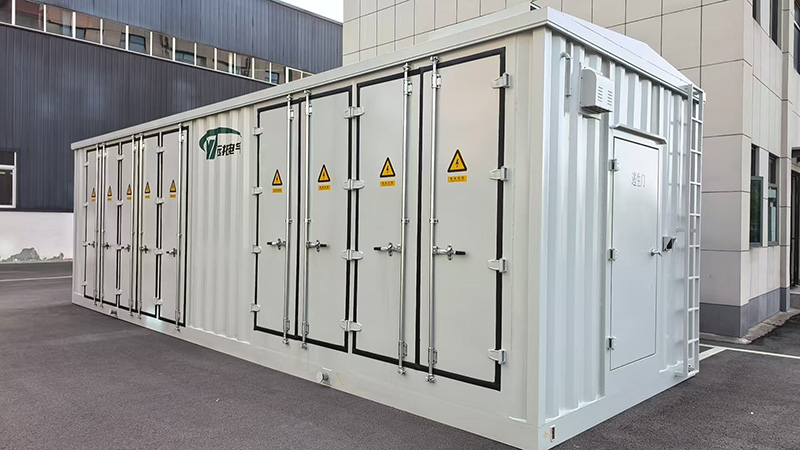

光伏一二次预制舱（又称“光伏预制舱式变电站”）是光伏发电系统中的集成化电气设备解决方案，将传统分散布置的一次设备（高压开关柜、变压器等）和二次设备（保护、监控、通信系统等）集成在工厂预制的舱体内，实现快速部署、智能运维。



 【产品构造】

1、一次设备舱：包含升压变压器（干式/油浸）、高压开关柜（如10kV/35kV GIS）、断路器、避雷器等。

2、二次设备舱：集成继电保护装置、测控单元、电能质量监测、远动通信（如IEC 61850协议）。

3、智能监控系统： 舱内环境监控（温湿度、烟感）、设备状态监测（局放、铁芯温度）、远程运维平台。

4、辅助系统：空调/风机散热、消防（气体灭火）、照明、应急电源（UPS）。

5、预制舱体：钢结构或集装箱式，防护等级≥IP54，防腐（C4/C5级）、防风沙（适用于沙漠/沿海）。

注：根据设计可分为“一二次一体舱”或“分舱式”（一次/二次设备分置）。



【核心特点】

1、高度集成化：工厂预制，减少现场安装工作量（工期缩短50%以上），标准化设计，避免现场接线错误，可靠性更高。

2、智能运维：支持IoT远程监控，故障诊断（如变压器过热预警），支持AGC/AVC（自动发电控制/电压控制）与电网调度交互。

3、环境适应性强：舱体隔热、防凝露设计，适应-40℃~+70℃极端气候， 防盐雾、防沙尘（适用于海上光伏或沙漠电站）。



【应用场景】

1、大型地面电站： 多台预制舱并联，升压至35kV/110kV并网，模块化扩展减少土建成本。

2、分布式光伏：小型一二次一体舱（10kV并网），即插即用节省空间。                    |

3、山地/海上光伏：防腐防潮加强型舱体，GIS高压柜，适应复杂环境，降低维护频率。            |
